模拟制冷剂泄漏测试装置

描述

本装置是根据家用空调安全标准 IEC 60335-2-40、GB 4706.32、UL 60335-2-40 和家用电冰箱产品安全标准 IEC 60335-2-24、GB 4706.13、UL 60335-2-24 的要求设计的。其目的是在模拟空调器安全标准附录 FF&MM 和冰箱产品安全标准 22.108&22.109 条款中的制冷剂泄漏测试时控制制冷剂泄漏率。
可控制冷剂类型包括 R32、R290、R600a、R454B、R454C、R454A、R702、R717、R1234yf、R143a 和大多数非易燃制冷剂，包括 R404A、R407C、R410A、R507A、R23、R22 R134a。为了满足一些特殊混合制冷剂的要求，该设备可以自行编辑混合气体。可编辑 20 种混合气体。每种编辑气体中各种气体物质的比例可自由设定。一次可混合五种气体。 六氟化硫、氙、氨、丁烯、顺丁烯、异丁烯、反丁烯、硫化羰基、氯、二甲醚、硫化氢、三氟化氮、一氧化氮、丙烯、硅烷、二氧化硫、三氯氟甲烷、五氟氯乙烷、六氟乙烷、六氟丙烷、六氟丙烷、六氟丙烷、六氟丙烷、六氟丙烷、六氟丙烷、六氟丙烷、六氟丙烷、六氟丙烷、六氟丙烷、六氟丙烷、六氟丙烷、六氟丙烷、六氟丙烷、六氟丙烷、六氟丙烷。

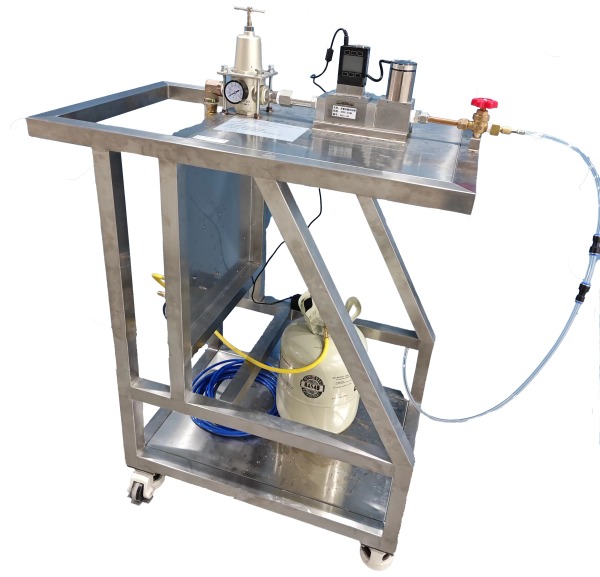

由于该设备主要用于冰箱和空调，这些产品体积大、重量重、不易移动。因此，我们将该设备集成在一个手推车上，大大提高了设备的可操作性。
该设备还附带一套定制软件，需要安装在个人电脑上。测试人员可通过个人电脑控制测试装置，同时还可使用个人电脑软件导出装置运行时记录的流量数据。导出的数据格式为 .csv 或 .xls 格式。
该设备结构简单，可靠性高。由于设备几乎不使用任何电气元件，因此可以很好地避免可燃制冷剂爆炸的危险。
控制气体质量流量单位显示可选择 g/s 或 L/min、mL/s，控制精度为读数的 ±0.8% 和满量程的 ±0.2%，控制响应时间为 30-150ms。
设备可直接与制冷剂罐连接，默认使用制冷行业常用的 SAE 1/4 接头。出口采用 PU 管，PU 管直径可在 0.7mm 至 16mm 之间选择。
