用于易燃制冷剂的大流量释放控制装置

描述

本装置根据家用空调产品安全标准 IEC 60335-2-40、GB 4706.32 和 UL 60335-2-40 的要求设计。其目的是在模拟家用空调产品安全标准附件 FF、附件 MM 和附件 PP 中的制冷剂泄漏测试时控制制冷剂泄漏率。
空调常用的制冷剂有 R32、R290 和 R454B。如果是附件 MM 测试，泄漏率如下：

如果按照附件 FF 的规定，制冷剂释放量和泄漏率会相对较高。我们选择了几个可释放量值作为计算示例：

家用空调使用的易燃制冷剂基本上是 R32（非北美市场）和 R454B（北美市场），大多数移动空调和除湿机使用 R290。传统的方法是使用电子秤，通过针阀或串联的多级针阀来控制单位时间内电子秤重量读数的减少。这种方法操作不便，误差较大；在制冷剂大量释放的情况下，还容易发生爆炸危险；特别是在大量释放的情况下，用于称量大质量制冷剂罐的电子秤的精度不够。
使用高精度气体质量流量计可以很好地解决这个问题。
该设备可控制的制冷剂类型包括 R32、R290、R600a、R454B、R454C、R454A、R702、R717、R1234yf、R143a 以及大多数非易燃制冷剂，包括 R404A、R407C、R410A、R507A、R23、R22 R134a。为了满足一些特殊混合制冷剂的要求，该设备可以自行编辑混合气体。可编辑 20 种混合气体。每种编辑气体中各种气体物质的比例可自由设定。一次可混合五种气体。除常规制冷剂外，可控制的制冷剂还包括乙炔、空气、氩气、异丁烷、正丁烷、二氧化碳、一氧化碳、氘、乙烷、乙烯、氦气、氢气、氪气、甲烷、氖气、氮气、一氧化二氮、氧气、丙烷、六氟化硫、氙气、氨气、丁烯、顺丁烯、异丁烯、反丁烯、羰基硫醚、氯气、二甲醚、氩气、氩气、氩气、氩气、氩气、氩气、正丁烷、正丁烷、二氧化碳、一氧化碳、氘、乙烷、乙烯、氦气、氢气、氪气、甲烷、氖气、氮气、一氧化二氮、氧气、丙烷、六氟化硫、氙气、氨气、丁烯、顺丁烯、异丁烯、反丁烯、羰基硫醚、 氯、二甲醚、硫化氢、三氟化氮、一氧化氮、丙烯、硅烷、二氧化硫、三氯氟 甲烷、五氟氯乙烷、六氟乙烷、 氯四氟乙烷、五氟乙烷、四氟乙烷、四氟甲烷、氯二氟乙烷、三氟乙烷、二氟氯甲烷、三氟甲烷、二氟甲烷、八氟环丁烷； 还包括一些呼吸气体、气压管气体、燃料气体、色谱气体、激光气体、烟囱气体、焊接气体、氧气浓缩器气体等。
控制精度为读数的 ±0.8% 和满刻度的 ±0.2%。控制响应时间为 30-150 毫秒。
为便于操作，该设备集成在一个坚固的手拖箱内。手拖箱的设计不仅能很好地保护内部元件，还便于运输，甚至是现场见证测试。

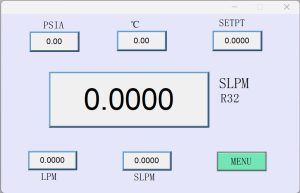

设备配有触摸操作面板，界面图如下：

用户可直接在操作面板上选择要控制的气体类型，设置控制流量，并在系统上观察实时流量。软件可对流量进行连续监测，并可设置监测间隔；连续监测获得的流量数据可导出为 .csv 文件，供测试仪分析。
用户还可以在个人电脑上安装控制软件，通过电脑远程控制设备。远程控制可以很好地保护操作人员，使操作人员远离释放制冷剂的区域，减少意外爆炸时对操作人员的伤害。
仪器内部电气元件符合防爆要求。仪器配备的制冷剂供应接头（SAE 1/4″）均为空调行业的常规接头。它可以直接连接到制冷剂罐进行释放操作。由于制冷剂的释放量比较大，在大量释放的情况下，需要选择 SAE 3/4″ 接头。
流量可显示为 g/s、L/min 或 mL/s。
